Arrêteerbuizen - Roestvrij staal

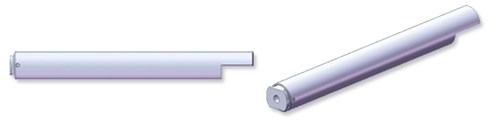

Een vergrendelingsbuis wordt gebruikt als beveiliging in constructies met gasdrukveren. De vergrendelingsbuis stopt de gasdrukveer als deze onverwachts sluit. Dit kan voorkomen bij een windvlaag, vervorming van de gasdrukveer, een lekkende pakking, een verhoogde belasting van de constructie, etc. U moet de vergrendelingsbuis handmatig indrukken om de gasdrukveer in te kunnen drukken. Vergrendelingsbuizen moeten altijd veiligheidshalve worden gebruikt als mensen of structuren kunnen worden geraakt door voorwerpen en als deze letsel of schade kunnen veroorzaken.
59-70023-description
Roestvrij staal 304
59-70024-description
Roestvrij staal 316
Filteren
Selectie verfijnen
| Bekijk prijzen - Voeg toe aan winkelmandje | Materiaal | Ø1 Geschikt voor de zuigerstang (mm) |
Ø2 Geschikt voor buisgrootte (mm) |
L1 Geschikt voor slag (mm) |
Art.nr. | Voorraad | Schematische tekening | Meer Lezen | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| Roestvrij staal 316 | 8,00 | 18,00 | 100,00 | LTX-8-100-316 |
|
|
||||
| Roestvrij staal 316 | 8,00 | 18,00 | 140,00 | LTX-8-140-316 |
|
|
||||
| Roestvrij staal 316 | 8,00 | 18,00 | 150,00 | LTX-8-150-316 |
|
|
||||
| Roestvrij staal 316 | 8,00 | 18,00 | 200,00 | LTX-8-200-316 |
|
|
||||
| Roestvrij staal 316 | 8,00 | 18,00 | 250,00 | LTX-8-250-316 |
|
|
||||
| Roestvrij staal 316 | 10,00 | 23,00 | 100,00 | LTX-10-100-316 |
|
|
||||
| Roestvrij staal 316 | 10,00 | 23,00 | 150,00 | LTX-10-150-316 |
|
|
||||
| Roestvrij staal 316 | 10,00 | 23,00 | 200,00 | LTX-10-200-316 |
|
|
||||
| Roestvrij staal 316 | 10,00 | 23,00 | 250,00 | LTX-10-250-316 |
|
|
||||
| Roestvrij staal 316 | 10,00 | 23,00 | 300,00 | LTX-10-300-316 |
|
|
- LTX-8-100-316Op voorraad: 132
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 8,00Ø2 - Geschikt voor buisgrootte (mm) 18,00L1 - Geschikt voor slag (mm) 100,00
- LTX-8-140-316Op voorraad: 130
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 8,00Ø2 - Geschikt voor buisgrootte (mm) 18,00L1 - Geschikt voor slag (mm) 140,00
- LTX-8-150-316Op voorraad: 15
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 8,00Ø2 - Geschikt voor buisgrootte (mm) 18,00L1 - Geschikt voor slag (mm) 150,00
- LTX-8-200-316Op voorraad: 65
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 8,00Ø2 - Geschikt voor buisgrootte (mm) 18,00L1 - Geschikt voor slag (mm) 200,00
- LTX-8-250-316Op voorraad: 81
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 8,00Ø2 - Geschikt voor buisgrootte (mm) 18,00L1 - Geschikt voor slag (mm) 250,00
- LTX-10-100-316Op voorraad: 89
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 10,00Ø2 - Geschikt voor buisgrootte (mm) 23,00L1 - Geschikt voor slag (mm) 100,00
- LTX-10-150-316Op voorraad: 106
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 10,00Ø2 - Geschikt voor buisgrootte (mm) 23,00L1 - Geschikt voor slag (mm) 150,00
- LTX-10-200-316Op voorraad: 123
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 10,00Ø2 - Geschikt voor buisgrootte (mm) 23,00L1 - Geschikt voor slag (mm) 200,00
- LTX-10-250-316Op voorraad: 42
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 10,00Ø2 - Geschikt voor buisgrootte (mm) 23,00L1 - Geschikt voor slag (mm) 250,00
- LTX-10-300-316Op voorraad: 77
Materiaal Roestvrij staal 316Ø1 - Geschikt voor de zuigerstang (mm) 10,00Ø2 - Geschikt voor buisgrootte (mm) 23,00L1 - Geschikt voor slag (mm) 300,00
Materiaal
Roestvrij staal 304.
Plaatsing en gebruik
De vergrendelbuis waarborgt dat externe elementen zoals wind, botsingen, schokken etc. er niet voor kunnen zorgen dat een opening bijvoorbeeld onbedoeld kan sluiten, waardoor het gevaar bestaat van lichamelijk letsel of schade aan eigendommen.
De werking van de vergrendelbuis wordt eenvoudig geneutraliseerd met slechts een keer drukken.
- Bij het plaatsen van de vergrendelbuis in de gasveer kan het moeilijk zijn om het schroefdraad op de zuiger door het eindstuk van de vergrendelbuis te krijgen. Dit komt door het veergeladen eindstuk, dat naar de zijkant gaat om eenmaal de correcte veerwerking te waarborgen.
- Druk op het hoogste punt van het eindstuk, en breng tegelijkertijd de zuiger door de opening in het eindstuk. Gasveren met een 6 mm-zuiger worden in het eindstuk geschroefd.
- De vergrendelbuis is nu correct geplaatst en de eindfitting kan aangebracht worden.
