Drukveren - Roestvrij staal
De D-serie is ontworpen voor gebruik bij het testen. Als u niet zeker weet welke lengte u nodig heeft, kunt u hier een veer vinden die u op de gewenste lengte kunt knippen. Houd er rekening mee dat we geen maximale kracht kunnen definiëren, omdat deze afhankelijk is van de lengte.
Filteren
Selectie verfijnen
| Bekijk prijzen - Voeg toe aan winkelmandje | Materiaal | d Draad diameter in (mm) |
De Buiten diameter (mm) |
Di Binnen diameter (mm) |
L0 Onbelaste lengte (mm) |
Serie | Art.nr. | Voorraad | Schematische tekening | Meer Lezen | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Roestvrij staal 302 | 0,40 | 2,40 | 1,60 | 1.000,00 | D | 29000 |
|
|||||
| Roestvrij staal 302 | 0,40 | 3,60 | 2,80 | 1.000,00 | D | 29010 |
|
|||||
| Roestvrij staal 302 | 0,50 | 3,70 | 2,70 | 1.000,00 | D | 29020 |
|
|||||
| Roestvrij staal 302 | 0,50 | 4,50 | 3,50 | 1.000,00 | D | 29030 |
|
|||||
| Roestvrij staal 302 | 0,63 | 4,63 | 3,37 | 1.000,00 | D | 29040 |
|
|||||
| Roestvrij staal 302 | 0,63 | 5,63 | 4,37 | 1.000,00 | D | 29050 |
|
|||||
| Roestvrij staal 302 | 0,65 | 6,00 | 4,70 | 300,00 | D | 16RF |
|
|||||
| Roestvrij staal 302 | 0,75 | 7,00 | 5,50 | 300,00 | D | 17RF |
|
|||||
| Roestvrij staal 302 | 0,80 | 5,80 | 4,20 | 1.000,00 | D | 29060 |
|
|||||
| Roestvrij staal 302 | 0,80 | 7,10 | 5,50 | 1.000,00 | D | 29070 |
|
- 29000Op voorraad: 10
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,40De - Buiten diameter (mm) 2,40Di - Binnen diameter (mm) 1,60L0 - Onbelaste lengte (mm) 1.000,00Serie D
- 29010Op voorraad: 3
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,40De - Buiten diameter (mm) 3,60Di - Binnen diameter (mm) 2,80L0 - Onbelaste lengte (mm) 1.000,00Serie D
- 29020Op voorraad: 13
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,50De - Buiten diameter (mm) 3,70Di - Binnen diameter (mm) 2,70L0 - Onbelaste lengte (mm) 1.000,00Serie D
- 29030Op voorraad: 13
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,50De - Buiten diameter (mm) 4,50Di - Binnen diameter (mm) 3,50L0 - Onbelaste lengte (mm) 1.000,00Serie D
- 29040Op voorraad: 24
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,63De - Buiten diameter (mm) 4,63Di - Binnen diameter (mm) 3,37L0 - Onbelaste lengte (mm) 1.000,00Serie D
- 29050Op voorraad: 7
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,63De - Buiten diameter (mm) 5,63Di - Binnen diameter (mm) 4,37L0 - Onbelaste lengte (mm) 1.000,00Serie D
- 16RFOp voorraad: 307
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,65De - Buiten diameter (mm) 6,00Di - Binnen diameter (mm) 4,70L0 - Onbelaste lengte (mm) 300,00Serie D
- 17RFOp voorraad: 184
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,75De - Buiten diameter (mm) 7,00Di - Binnen diameter (mm) 5,50L0 - Onbelaste lengte (mm) 300,00Serie D
- 29060Op voorraad: 17
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,80De - Buiten diameter (mm) 5,80Di - Binnen diameter (mm) 4,20L0 - Onbelaste lengte (mm) 1.000,00Serie D
- 29070Op voorraad: 25
Materiaal Roestvrij staal 302d - Draad diameter in (mm) 0,80De - Buiten diameter (mm) 7,10Di - Binnen diameter (mm) 5,50L0 - Onbelaste lengte (mm) 1.000,00Serie D
Materiaal
DIN 17224 AISI 302 MATERIAALNR. 1.4310
Werktemperatuur tussen -200 ºC and +250 ºC

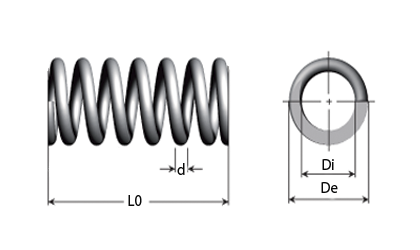

Terminologie
d
=
Draaddiameter in mm
De
=
Buitendiameter (D+d)
Dm
=
Gemiddelde diameter in mm (De-d)
Di
=
Binnendiameter in mm (De - 2xd)
n
=
Aantal effectieve elastische windingen
nt
=
Windingen totaal (n+2)
L0
=
Vrije onbelaste lengte. Lo dient enkel als leidraad. Lo kan licht variëren.
L1
=
Belaste lengte in mm bij F1
L2
=
Belaste lengte in mm bij F2
Ln
=
Max. belaste lengte in mm (min. lengte/max. last)
F1
=
Deellast in N (newton) bij L1
F2
=
Bijkomende last in N (newton) bij L2
Fn
=
Maximale last in N (newton) bij Ln (mag niet gebruikt worden)
sn
=
Maximale slag (compressie) in mm (Lo-Ln) (mag niet gebruikt worden)
R
=
Veerconstante in N/mm
Dd
=
Asdiameter waarover de veer kan werken
Dh
=
Gatdiameter waarin de veer kan werken
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Veerconstante
Er zijn geen veerconstanten voor dit veertype. Deze veren zijn bedoeld om te testen waar de veren ingekort kunnen worden voor de gewenste lengte. De veerconstante is afhankelijk van de lengte, dus zijn wij niet in staat om een algemene veerconstante te geven.
Wikkelrichting
Normaal rechts
Div.
Indien een veer tot op Ln worden ingedrukt, zet ze zichzelf. Daarna krijgt ze haar oorspronkelijke lengte L0 niet meer terug.
Zorg dat de veer groot genoeg is om met zo weinig mogelijk inspanning de gewenste slag en kracht te leveren. Dit verlengt de gebruiksduur van de veer. Door de veer maximaal te belasten gaat ze minder lang mee en raakt ze voorgoed uit vorm.
De veren zijn bedoeld voor tests en experimenten. U kunt ze snijden tot de vereiste lengte. De uiteinden van de drukveren moeten gesloten worden nadat de gewenste lengte is gevonden.
