Gastrekveren

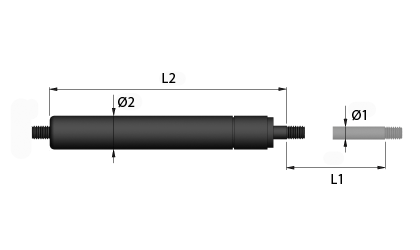

Technische tekening - Gastrekveren

Gastrekveren werken in tegengestelde richting van de conventionele gasdrukveren. De zuiger bevindt zich in onbelaste toestand in de cilinder en wanneer deze belast en uitgetrokken wordt zal de kracht proberen om de zuiger opnieuw in de cilinder te trekken.

De buis is zwart gelakt en de stang is behandeld met Nitrider, waardoor deze is beschermd tegen roest.

Deze serie hebben we niet op voorraad in roestvrij staal, maar kan wel worden besteld.

Ons ruime aanbod van eindstukken is ook geschikt voor gastrekveren. Gebruik nooit plastic eindstukken voor gastrekveren!

Filteren
Selectie verfijnen
Ø1 - Diameter zuigerstang (mm)
Ø2 - Buisdiameter (mm)
L1 - Slag (mm) (+/- 2 mm)
L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm)
F - Kracht (N)
G - Schroefdraad-grootte (mm)

Producten 1-10 van 186

per pagina
Van hoog naar laag sorteren
Ø1
Diameter zuigerstang (mm)
Ø2
Buisdiameter (mm)
L1
Slag (mm) (+/- 2 mm)
F
Kracht (N)
L2
Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm)
G
Schroefdraad-grootte (mm)
K
Krachtverhouding
Art.nr. Schematische tekening Vergelijken Meer Lezen 3D CAD Voorraad Bekijk prijzen - Voeg toe aan winkelmandje
8,00 22,00 100,00 150,00 200,00 6,00 1,30 TGF-8-100-150 TGF-8-100-150 -
8,00 22,00 100,00 200,00 200,00 6,00 1,30 TGF-8-100-200 TGF-8-100-200 -
8,00 22,00 100,00 250,00 200,00 6,00 1,30 TGF-8-100-250 TGF-8-100-250 -
8,00 22,00 100,00 300,00 200,00 6,00 1,30 TGF-8-100-300 TGF-8-100-300 -
8,00 22,00 100,00 350,00 200,00 6,00 1,30 TGF-8-100-350 TGF-8-100-350 -
8,00 22,00 100,00 400,00 200,00 6,00 1,30 TGF-8-100-400 TGF-8-100-400 -
8,00 22,00 100,00 450,00 200,00 6,00 1,30 TGF-8-100-450 TGF-8-100-450 -
8,00 22,00 100,00 500,00 200,00 6,00 1,30 TGF-8-100-500 TGF-8-100-500 -
8,00 22,00 100,00 600,00 200,00 6,00 1,30 TGF-8-100-600 TGF-8-100-600 -
8,00 22,00 100,00 700,00 200,00 6,00 1,30 TGF-8-100-700 TGF-8-100-700 -
  1. TGF-8-100-150
    Op voorraad: 242
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 150,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  2. TGF-8-100-200
    Op voorraad: 242
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 200,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  3. TGF-8-100-250
    Op voorraad: 242
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 250,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  4. TGF-8-100-300
    Op voorraad: 244
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 300,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  5. TGF-8-100-350
    Op voorraad: 251
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 350,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  6. TGF-8-100-400
    Op voorraad: 242
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 400,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  7. TGF-8-100-450
    Op voorraad: 249
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 450,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  8. TGF-8-100-500
    Op voorraad: 253
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 500,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  9. TGF-8-100-600
    Op voorraad: 244
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 600,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30
  10. TGF-8-100-700
    Op voorraad: 251
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 22,00
    L1 - Slag (mm) (+/- 2 mm) 100,00
    F - Kracht (N) 700,00
    L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 200,00
    G - Schroefdraad-grootte (mm) 6,00
    K - Krachtverhouding 1,30

Producten 1-10 van 186

per pagina
Van hoog naar laag sorteren
Materiaal

Cilinder en zuigerstang: De buis is halfmat zwart geverfd en de zuigerstang heeft een plasmanitridebehandeling ondergaan waardoor het oppervlak uiterst slijtvast is en optimale roestwering geboden wordt.
De behandeling vervangt echter niet een toepassingsgerichte gasveer van roestvrij staal.

Olie: De olie is een standaard smeerolie die niet goedgekeurd is voor gebruik in voedsel. We kunnen gasveren leveren die geschikt zijn voor gebruik in de voedselindustrie. Neem contact met ons op voor een dergelijke oplossing.

Gas: Het gebruikte gas is stikstof.

Roestvrijstalen versie

Deze serie hebben we niet op voorraad in roestvrij staal, maar kan wel worden besteld.

Plaatsing en gebruik

Gastrekveren werken net omgekeerd als de conventionele drukgasveren. De zuiger bevindt zich in onbelaste toestand in de cilinder. Wanneer de zuiger belast en uitgetrokken wordt, zal de kracht proberen om de zuiger opnieuw in de cilinder te trekken.

Gastrekveren zijn bijvoorbeeld nuttig wanneer gewone trekveren niet gebruikt kunnen worden door gebrek aan ruimte, kracht of slag. Ons ruime aanbod van Aansluitdelen is geschikt voor gastrekveren, waardoor u beschikt over tal van installatieopties voor het best mogelijke resultaat!
