Mechanische "gasveer"
Als u maandag-donderdag vóór 15.30 uur en vrijdag vóór 14.45 uur bestelt, verzenden we uw bestelling op dezelfde dag, met verwachte levering binnen 2-4 dagen. Dit geldt voor alle Mechanische "gasveer" die we op voorraad hebben
Zie de kwantumkortingen en prijzen door op het winkelwagentje naast het gewenste product te klikken.
Gebruik de schuifbalken om snel de gewenste veer te vinden.
Een mechanische ‘gasveer’ lijkt op een conventionele gasdrukveer. Uitwendig kunt u het verschil niet zien, maar aan de binnenzijde zijn het gas en de pakkingen vervangen door een gewone draaddrukveer.
Daarnaast kan een mechanische ‘gasveer’ gebruikt worden in vuile omgevingen, kan deze zwaardere ladingen verdragen en is deze beter bestand tegen draaien en impacteffecten in de lengterichting. Een mechanische ‘gasveer’ mag niet gebruikt worden als mechanische stop en de cilinder moet beschermd worden tegen stoten en schokken, aangezien deuken in de cilinder ervoor zorgen dat de zuiger binnen niet meer vrij kan bewegen.
Al onze mechanische ‘gasveren’ zijn voorzien van schroefdraad aan beide uiteinden. Hierdoor is er bij het omhooggaan meer flexibiliteit. De schroefdraad past op onze reeks eindstukken die ook gebruikt worden op onze reguliere gasveren. De maat van de schroefdraad hangt af van de zuigerstang.

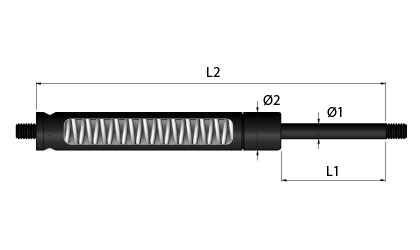

| Bekijk prijzen - Voeg toe aan winkelmandje | Materiaal | Ø1 Diameter zuigerstang (mm) |
Ø2 Buisdiameter (mm) |
L1 Slag (mm) (+/- 2 mm) |
L2 Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) |
Fn Maximale last in bij Ln (N) |
G Schroefdraad-grootte (M) |
Art.nr. | Voorraad | Schematische tekening | Meer Lezen | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zwart gelakt staal | 6,00 | 15,00 | 51,00 | 156,00 | 27,00 | 6,00 | LMS1505102 |
|
|
||||
| Zwart gelakt staal | 6,00 | 15,00 | 101,00 | 309,00 | 67,00 | 6,00 | LMS1510205 |
|
|
||||
| Zwart gelakt staal | 6,00 | 15,00 | 150,00 | 461,00 | 67,00 | 6,00 | LMS1515205 |
|
|
||||
| Zwart gelakt staal | 6,00 | 15,00 | 203,00 | 613,00 | 80,00 | 6,00 | LMS1520306 |
|
|
||||
| Zwart gelakt staal | 6,00 | 15,00 | 254,00 | 766,00 | 93,00 | 6,00 | LMS1525407 |
|
|
||||
| Zwart gelakt staal | 6,00 | 15,00 | 305,00 | 918,00 | 93,00 | 6,00 | LMS1530507 |
|
|
||||
| Zwart gelakt staal | 8,00 | 18,00 | 51,00 | 166,00 | 40,00 | 6,00 | LMS1805103 |
|
|
||||
| Zwart gelakt staal | 8,00 | 18,00 | 100,00 | 319,00 | 93,00 | 6,00 | LMS1810207 |
|
|
||||
| Zwart gelakt staal | 8,00 | 18,00 | 152,00 | 471,00 | 120,00 | 6,00 | LMS1815209 |
|
|
||||
| Zwart gelakt staal | 8,00 | 18,00 | 206,00 | 623,00 | 120,00 | 6,00 | LMS1820309 |
|
|
- LMS1505102Op voorraad: 108
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 6,00Ø2 - Buisdiameter (mm) 15,00L1 - Slag (mm) (+/- 2 mm) 51,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 156,00Fn - Maximale last in bij Ln (N) 27,00G - Schroefdraad-grootte (M) 6,00
- LMS1510205Op voorraad: 75
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 6,00Ø2 - Buisdiameter (mm) 15,00L1 - Slag (mm) (+/- 2 mm) 101,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 309,00Fn - Maximale last in bij Ln (N) 67,00G - Schroefdraad-grootte (M) 6,00
- LMS1515205Op voorraad: 32
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 6,00Ø2 - Buisdiameter (mm) 15,00L1 - Slag (mm) (+/- 2 mm) 150,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 461,00Fn - Maximale last in bij Ln (N) 67,00G - Schroefdraad-grootte (M) 6,00
- LMS1520306Op voorraad: 100
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 6,00Ø2 - Buisdiameter (mm) 15,00L1 - Slag (mm) (+/- 2 mm) 203,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 613,00Fn - Maximale last in bij Ln (N) 80,00G - Schroefdraad-grootte (M) 6,00
- LMS1525407Op voorraad: 11
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 6,00Ø2 - Buisdiameter (mm) 15,00L1 - Slag (mm) (+/- 2 mm) 254,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 766,00Fn - Maximale last in bij Ln (N) 93,00G - Schroefdraad-grootte (M) 6,00
- LMS1530507Op voorraad: 67
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 6,00Ø2 - Buisdiameter (mm) 15,00L1 - Slag (mm) (+/- 2 mm) 305,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 918,00Fn - Maximale last in bij Ln (N) 93,00G - Schroefdraad-grootte (M) 6,00
- LMS1805103Op voorraad: 25
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 8,00Ø2 - Buisdiameter (mm) 18,00L1 - Slag (mm) (+/- 2 mm) 51,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 166,00Fn - Maximale last in bij Ln (N) 40,00G - Schroefdraad-grootte (M) 6,00
- LMS1810207Op voorraad: 43
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 8,00Ø2 - Buisdiameter (mm) 18,00L1 - Slag (mm) (+/- 2 mm) 100,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 319,00Fn - Maximale last in bij Ln (N) 93,00G - Schroefdraad-grootte (M) 6,00
- LMS1815209Op voorraad: 44
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 8,00Ø2 - Buisdiameter (mm) 18,00L1 - Slag (mm) (+/- 2 mm) 152,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 471,00Fn - Maximale last in bij Ln (N) 120,00G - Schroefdraad-grootte (M) 6,00
- LMS1820309Op voorraad: 44
Materiaal Zwart gelakt staalØ1 - Diameter zuigerstang (mm) 8,00Ø2 - Buisdiameter (mm) 18,00L1 - Slag (mm) (+/- 2 mm) 206,00L2 - Onbelaste lengte tussen schroefdraad (mm) (+/- 3 mm) 623,00Fn - Maximale last in bij Ln (N) 120,00G - Schroefdraad-grootte (M) 6,00
Zuigerstang: Staal dat met nitride is behandeld - roestwerend.
Cilinder: Staal, zwart gelakt
Draadveer: verenstaal, chroom-siliciumlegering
Werktemperatuur tussen -40 ºC and +200 ºC
Maximale kracht (Fn): +/- 15 %
Slag (L1): +/- 3 mm
Totale lengte tussen schroefdraad (L2): +/- 6 mm
Als u een pdf-datablad of een 3D-CAD-tekening van de veer in .step-, .iges- of .sat-formaat wenst, kunt u deze gratis downloaden door op het 3D-CAD-symbool naast het artikelnummer in de tabel te klikken.
De draadveer geeft Mechanische "gasveer" een regelmatig lineair krachtverloop, in tegenstelling tot het vlakkere krachtverloop van conventionele gasveren.
Aangezien Mechanische "gasveer" geen olie in de cilinder hebben, is er geen demping in het laatste deel van de volledige verlenging.
Mechanische "gasveer" worden gebruikt in plaats van gasveren in structuren die onderhevig zijn aan schokken en trillingen. Het gebruik ervan in stoffige en vuile omgevingen levert grote voordelen op, aangezien een gasveer daar zou beginnen te lekken.
Mechanische "gasveer" zijn een goede keuze in structuren waar de werking ervan slechts af en toe nodig is, zoals nooduitgangen. Mechanische "gasveer" kunnen belastingen verdragen over een langere periode zonder verplaatsing.
Mechanische "gasveer" mogen niet gebruikt worden als een stopinrichting, maar moeten zo geïntegreerd worden dat ze geregeld en beperkt worden door de beweging van de structuur.
Ons ruime aanbod van Aansluitdelen kan ook gebruikt worden op Mechanische "gasveer" en er is een hoge flexibiliteit in de installatie.
De levensduur van een veer is gewoonlijk moeilijk aan te geven. Een groot aantal parameters speelt hierbij een rol, waardoor het onmogelijk is om de levensduur te voorspellen.
Parameters die grote invloed hebben op de levensduur zijn onder meer: Installatie, installatiemethode, aantal bewegingen, trillingen, schokken, torsie, lengte van de slag, niet-axiale slag, temperatuur, wrijving met andere oppervlakken, omgeving, gebruik van reinigingsmiddelen, zijdelingse impact enz.
Door de veer maximaal te belasten of te overbelasten, gaat ze minder lang mee en kan ze blijvend vervormen.
