Brede keuze aan multigolf drukveren van roestvrij staal
Als u maandag-donderdag vóór 15.30 uur en vrijdag vóór 14.45 uur bestelt, verzenden we uw bestelling op dezelfde dag, met verwachte levering binnen 2-4 dagen. Dit geldt voor alle multigolf drukveren die we op voorraad hebben.
Zie de kwantumkortingen en prijzen door op het winkelwagentje naast het gewenste product te klikken.
Met behulp van de schuifbalken vindt u gemakkelijk de multigolf drukveren waarnaar u op zoek bent.
We hebben meer dan 100 verschillende grootten op voorraad, gereed voor verzending.
Multigolf drukveren zijn gemaakt van roestvrij staal en worden ontworpen voor gebruik in constructies waar het niet mogelijk is om een 'normale' drukveer te gebruiken vanwege ruimtegebrek.
Dankzij de uitvoering in roestvrij staal kunnen onze multigolf drukveren in zowel vochtige als droge omgevingen worden gebruikt.
Multigolf drukveren kunnen niet op maat worden gemaakt.

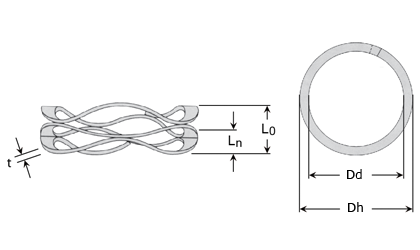

De binnen- en buitendiameters (Dd en Dh) mogen niet worden verward met de typische binnen- en buitendiameters (De en Di) die u kent van conventionele drukveren.
Maximale as (Dd): Wanneer een veer over een as wordt geschoven, mag de buitendiameter van de as niet groter zijn dan (Dd) omdat de veer anders niet onbelemmerd kan bewegen. De feitelijke buitendiameter van de veer moet daarom altijd groter zijn dan de gespecificeerde (Dd)-waarde.
Minimaal gat (Dh): Als de veer in een gat wordt gebruikt, is dit de minimale diameter die het gat moet hebben om de veer vrij te laten bewegen. De feitelijke binnendiameter van de veer moet daarom altijd kleiner zijn dan de gespecificeerde (Dh)-waarde.
| Bekijk prijzen - Voeg toe aan winkelmandje | Materiaal | Dd Max. as (mm) |
Dh Min. opening (mm) |
t Dikte (mm) |
L0 Onbelaste lengte (mm) |
Ln Max. belaste lengte (mm) |
Sn Maximale slag (mm) |
Fn Maximale last in bij Ln (N) |
R Veerconstante (N/mm) |
Art.nr. | Voorraad | Schematische tekening | Meer Lezen | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Roestvrij staal 17-7 PH | 7,10 | 11,10 | 0,20 | 7,0 | 2,77 | 4,23 | 17,8 | 4,2 | MW0437-0275-04S |
|
|
||||
| Roestvrij staal 17-7 PH | 7,10 | 11,10 | 0,20 | 4,2 | 1,6 | 2,6 | 17,8 | 6,8 | MW0437-0165-04S |
|
|
||||
| Roestvrij staal 17-7 PH | 7,10 | 11,10 | 0,20 | 9,8 | 4,06 | 5,74 | 17,8 | 3,2 | MW0437-0385-04S |
|
|
||||
| Roestvrij staal 17-7 PH | 7,10 | 11,10 | 0,30 | 7,0 | 3,61 | 3,39 | 35,6 | 10,5 | MW0437-0275-08S |
|
|
||||
| Roestvrij staal 17-7 PH | 7,10 | 11,10 | 0,30 | 4,2 | 2,08 | 2,12 | 35,6 | 16,8 | MW0437-0165-08S |
|
|
||||
| Roestvrij staal 17-7 PH | 7,10 | 11,10 | 0,30 | 9,8 | 5,03 | 4,77 | 35,6 | 7,5 | MW0437-0385-08S |
|
|
||||
| Roestvrij staal 17-7 PH | 9,50 | 14,30 | 0,20 | 5,0 | 2,03 | 2,97 | 22,2 | 7,5 | MW0562-0195-05S |
|
|
||||
| Roestvrij staal 17-7 PH | 9,50 | 14,30 | 0,20 | 8,3 | 3,43 | 4,87 | 22,2 | 4,6 | MW0562-0325-05S |
|
|
||||
| Roestvrij staal 17-7 PH | 9,50 | 14,30 | 0,20 | 11,6 | 4,83 | 6,77 | 22,2 | 3,3 | MW0562-0455-05S |
|
|
||||
| Roestvrij staal 17-7 PH | 9,50 | 14,30 | 0,30 | 5,0 | 2,18 | 2,82 | 48,9 | 17,7 | MW0562-0195-11S |
|
|
- MW0437-0275-04SOp voorraad: 53
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 7,10Dh - Min. opening (mm) 11,10t - Dikte (mm) 0,20L0 - Onbelaste lengte (mm) 7,0Ln - Max. belaste lengte (mm) 2,77Sn - Maximale slag (mm) 4,23Fn - Maximale last in bij Ln (N) 17,8R - Veerconstante (N/mm) 4,2
- MW0437-0165-04SOp voorraad: 12
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 7,10Dh - Min. opening (mm) 11,10t - Dikte (mm) 0,20L0 - Onbelaste lengte (mm) 4,2Ln - Max. belaste lengte (mm) 1,6Sn - Maximale slag (mm) 2,6Fn - Maximale last in bij Ln (N) 17,8R - Veerconstante (N/mm) 6,8
- MW0437-0385-04SOp voorraad: 85
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 7,10Dh - Min. opening (mm) 11,10t - Dikte (mm) 0,20L0 - Onbelaste lengte (mm) 9,8Ln - Max. belaste lengte (mm) 4,06Sn - Maximale slag (mm) 5,74Fn - Maximale last in bij Ln (N) 17,8R - Veerconstante (N/mm) 3,2
- MW0437-0275-08SOp voorraad: 92
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 7,10Dh - Min. opening (mm) 11,10t - Dikte (mm) 0,30L0 - Onbelaste lengte (mm) 7,0Ln - Max. belaste lengte (mm) 3,61Sn - Maximale slag (mm) 3,39Fn - Maximale last in bij Ln (N) 35,6R - Veerconstante (N/mm) 10,5
- MW0437-0165-08SOp voorraad: 37
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 7,10Dh - Min. opening (mm) 11,10t - Dikte (mm) 0,30L0 - Onbelaste lengte (mm) 4,2Ln - Max. belaste lengte (mm) 2,08Sn - Maximale slag (mm) 2,12Fn - Maximale last in bij Ln (N) 35,6R - Veerconstante (N/mm) 16,8
- MW0437-0385-08SOp voorraad: 65
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 7,10Dh - Min. opening (mm) 11,10t - Dikte (mm) 0,30L0 - Onbelaste lengte (mm) 9,8Ln - Max. belaste lengte (mm) 5,03Sn - Maximale slag (mm) 4,77Fn - Maximale last in bij Ln (N) 35,6R - Veerconstante (N/mm) 7,5
- MW0562-0195-05SOp voorraad: 472
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 9,50Dh - Min. opening (mm) 14,30t - Dikte (mm) 0,20L0 - Onbelaste lengte (mm) 5,0Ln - Max. belaste lengte (mm) 2,03Sn - Maximale slag (mm) 2,97Fn - Maximale last in bij Ln (N) 22,2R - Veerconstante (N/mm) 7,5
- MW0562-0325-05SOp voorraad: 34
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 9,50Dh - Min. opening (mm) 14,30t - Dikte (mm) 0,20L0 - Onbelaste lengte (mm) 8,3Ln - Max. belaste lengte (mm) 3,43Sn - Maximale slag (mm) 4,87Fn - Maximale last in bij Ln (N) 22,2R - Veerconstante (N/mm) 4,6
- MW0562-0455-05SOp voorraad: 71
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 9,50Dh - Min. opening (mm) 14,30t - Dikte (mm) 0,20L0 - Onbelaste lengte (mm) 11,6Ln - Max. belaste lengte (mm) 4,83Sn - Maximale slag (mm) 6,77Fn - Maximale last in bij Ln (N) 22,2R - Veerconstante (N/mm) 3,3
- MW0562-0195-11SOp voorraad: 142
Materiaal Roestvrij staal 17-7 PHDd - Max. as (mm) 9,50Dh - Min. opening (mm) 14,30t - Dikte (mm) 0,30L0 - Onbelaste lengte (mm) 5,0Ln - Max. belaste lengte (mm) 2,18Sn - Maximale slag (mm) 2,82Fn - Maximale last in bij Ln (N) 48,9R - Veerconstante (N/mm) 17,7
Roestvrij:
17-7PH WERKSTOFF NR. 1.4542
Werktemperatuur tussen -200 ºC and +340 ºC
Als u een pdf-datablad of een 3D-CAD-tekening van de veer in .step-, .iges- of .sat-formaat wenst, kunt u deze gratis downloaden door op het 3D-CAD-symbool naast het artikelnummer in de tabel te klikken.
Dikte (t): +/- 0,051 mm
Kracht (Fn): +/- 10 %
