Rubberen Balgen Voor Gasveren

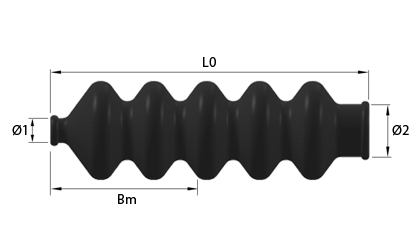

Technische tekening - Rubberen balgen

Rubberen balgen voor gasdrukveren - Bescherm tegen vuil.

Rubberen balgen voor snelle levering Rubberen balgen zijn op voorraad en kunnen de volgende dag geleverd worden.

Onze rubberen balgen zijn voornamelijk ontwikkeld voor onze gasdrukveren. Ze zijn echter te gebruiken voor andere doeleinden. De rubberen balgen zijn met een paar strips vastgezet, waardoor de levensduur van de zuigerstang en daarmee ook die van de gasdrukveer wordt verlengd. Het materiaal verdraagt UV, olie, enz. Als een gasdrukveer in een vuile omgeving wordt gemonteerd, dient u deze altijd te beschermen tegen vuil door rubberen balgen te gebruiken.

Filteren
Selectie verfijnen
L0 - Onbelaste lengte (mm)
Sn - Maximale slag (mm)
Ø1 - Diameter zuigerstang (mm)
Ø2 - Buisdiameter (mm)
Geschikt voor slag
Bm - Lengte belast (mm)

Producten 1-10 van 13

Pagina
per pagina
Van hoog naar laag sorteren
Ø1
Diameter zuigerstang (mm)
Ø2
Buisdiameter (mm)
Geschikt voor slag L0
Onbelaste lengte (mm)
Sn
Maximale slag (mm)
Bm
Lengte belast (mm)
Art.nr. Schematische tekening Vergelijken Meer Lezen 3D CAD Voorraad Bekijk prijzen - Voeg toe aan winkelmandje
6,00 15,00 20mm
40mm
80,00 40,00 40,00 BEL-6-50 BEL-6-50 -
6,00 15,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
160,00 100,00 69,00 BEL-6-100 BEL-6-100 -
6,00 15,00 120mm
140mm
150mm
170mm
180mm
200mm
265,00 200,00 97,00 BEL-6-200 BEL-6-200 -
8,00 18,00 50mm
60mm
96,00 60,00 48,00 BEL-8-60 BEL-8-60 -
8,00 18,00 75mm
80mm
90mm
95mm
100mm
120mm
180,00 120,00 76,00 BEL-8-120 BEL-8-120 -
8,00 18,00 140mm
150mm
160mm
170mm
180mm
200mm
306,00 200,00 130,00 BEL-8-180 BEL-8-180 -
8,00 18,00 220mm
250mm
375,00 250,00 150,00 BEL-8-250 BEL-8-250 -
10,00 22,00 100mm
150mm
245,00 150,00 103,00 BEL-10-150 BEL-10-150 -
10,00 22,00 200mm
250mm
365,00 250,00 140,00 BEL-10-250 BEL-10-250 -
10,00 22,00 290mm
300mm
350mm
400mm
550,00 400,00 180,00 BEL-10-400 BEL-10-400 -
  1. BEL-6-50
    Op voorraad: 458
    Ø1 - Diameter zuigerstang (mm) 6,00
    Ø2 - Buisdiameter (mm) 15,00
    Geschikt voor slag 20mm
    40mm
    L0 - Onbelaste lengte (mm) 80,00
    Sn - Maximale slag (mm) 40,00
    Bm - Lengte belast (mm) 40,00
  2. BEL-6-100
    Op voorraad: 201
    Ø1 - Diameter zuigerstang (mm) 6,00
    Ø2 - Buisdiameter (mm) 15,00
    Geschikt voor slag 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    L0 - Onbelaste lengte (mm) 160,00
    Sn - Maximale slag (mm) 100,00
    Bm - Lengte belast (mm) 69,00
  3. BEL-6-200
    Op voorraad: 228
    Ø1 - Diameter zuigerstang (mm) 6,00
    Ø2 - Buisdiameter (mm) 15,00
    Geschikt voor slag 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    L0 - Onbelaste lengte (mm) 265,00
    Sn - Maximale slag (mm) 200,00
    Bm - Lengte belast (mm) 97,00
  4. BEL-8-60
    Op voorraad: 219
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 18,00
    Geschikt voor slag 50mm
    60mm
    L0 - Onbelaste lengte (mm) 96,00
    Sn - Maximale slag (mm) 60,00
    Bm - Lengte belast (mm) 48,00
  5. BEL-8-120
    Op voorraad: 213
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 18,00
    Geschikt voor slag 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    L0 - Onbelaste lengte (mm) 180,00
    Sn - Maximale slag (mm) 120,00
    Bm - Lengte belast (mm) 76,00
  6. BEL-8-180
    Op voorraad: 197
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 18,00
    Geschikt voor slag 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    L0 - Onbelaste lengte (mm) 306,00
    Sn - Maximale slag (mm) 200,00
    Bm - Lengte belast (mm) 130,00
  7. BEL-8-250
    Op voorraad: 226
    Ø1 - Diameter zuigerstang (mm) 8,00
    Ø2 - Buisdiameter (mm) 18,00
    Geschikt voor slag 220mm
    250mm
    L0 - Onbelaste lengte (mm) 375,00
    Sn - Maximale slag (mm) 250,00
    Bm - Lengte belast (mm) 150,00
  8. BEL-10-150
    Op voorraad: 198
    Ø1 - Diameter zuigerstang (mm) 10,00
    Ø2 - Buisdiameter (mm) 22,00
    Geschikt voor slag 100mm
    150mm
    L0 - Onbelaste lengte (mm) 245,00
    Sn - Maximale slag (mm) 150,00
    Bm - Lengte belast (mm) 103,00
  9. BEL-10-250
    Op voorraad: 201
    Ø1 - Diameter zuigerstang (mm) 10,00
    Ø2 - Buisdiameter (mm) 22,00
    Geschikt voor slag 200mm
    250mm
    L0 - Onbelaste lengte (mm) 365,00
    Sn - Maximale slag (mm) 250,00
    Bm - Lengte belast (mm) 140,00
  10. BEL-10-400
    Op voorraad: 196
    Ø1 - Diameter zuigerstang (mm) 10,00
    Ø2 - Buisdiameter (mm) 22,00
    Geschikt voor slag 290mm
    300mm
    350mm
    400mm
    L0 - Onbelaste lengte (mm) 550,00
    Sn - Maximale slag (mm) 400,00
    Bm - Lengte belast (mm) 180,00

Producten 1-10 van 13

Pagina
per pagina
Van hoog naar laag sorteren
Materiaal

Rubberen balgen zijn gemaakt van NBR-rubber. Dit type rubber is bestand tegen UV-licht, zout en olie. Theoretische operationele temperatuur tussen -20 °C en +60 °C.

Toleranties

De L0-meting (lengte onbelast) is slechts ter indicatie. De rubberen balgen kunnen uitgetrokken en samengeperst worden en zo de lengte aanpassen. Variaties in de L0-lengte hebben geen invloed op de functionaliteit van de balgen.

De balgen mogen niet langs andere objecten schrapen of duwen. De balgen zullen dan door slijtage breken.

Plaatsing en gebruik

Gebruik bij het plaatsen van balgen de lengte van de samengeperste balgen. Deze lengte wordt weergegeven in onze tabel (Bm)

De balgen moeten geplaatst worden voordat de eindstukken op de zuigerstang worden geplaatst.

De balgen zijn ontworpen voor gasveren met draad, maar kunnen ook geïnstalleerd worden op gasveren met laslussen.

De balgen moeten geïnstalleerd worden op de cilinder, X aantal mm (Bm) van het uiteinde van de cilinder, waar de zuigerstang naar voren komt.

  1. Er staat een streep gemarkeerd op de cilinder, X aantal mm (Bm) van het uiteinde van de cilinder, waar de zuigerstang naar voren komt.
  2. De balgen worden met de grootste diameter over de zuigerstang en over de cilinder naar de streep geleid.
  3. De balgen worden vastgezet op het laatste stuk rubber op de cilinder door middel van de meegeleverde strip.
  4. De balgen worden vastgezet aan de zuigerstang door middel van de meegeleverde strip op het laatste stuk rubber waar het einde van het rubber net onder de draad zit.
  5. Knip het overtollige stuk van de strip af.
