Torsieveren - Roestvrij staal

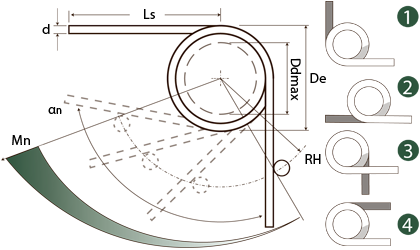

Technische tekening - Torsieveren

We bieden torsieveren aan uit roestvrij staal met vier verschillende beenposities. Als een andere beenpositie vereist wordt, is onze reeks uit pianodraad misschien wel wat u zoekt.


Productnummers eindigend op “R” zijn rechtsom gewikkeld.
Productnummers eindigend op “L” zijn linksom gewikkeld.

Filteren
Selectie verfijnen
d - Draaddiameter in (mm)
De - Buitendiameter (mm)
Di - Binnendiameter (mm)
n - Elastische windingen (Stk.)
Ddmax - Max. as (mm)
Been positie
Mn - Max. koppel (N mm)
RH - Koppelarm (mm)
Wikkelrichting
Ls1 - Lengte van been (mm)
αn - Max. draaiing (graden)

Producten 1-10 van 360

per pagina
Van hoog naar laag sorteren
d
Draaddiameter in (mm)
De
Buitendiameter (mm)
Di
Binnendiameter (mm)
Ddmax
Max. as (mm)
n
Elastische windingen (Stk.)
Ls1
Lengte van been (mm)
αn
Max. draaiing (graden)
Been positie Mn
Max. koppel (N mm)
RH
Koppelarm (mm)
Art.nr. Schematische tekening Vergelijken Meer Lezen 3D CAD Voorraad Bekijk prijzen - Voeg toe aan winkelmandje
0,30 2,77 2,17 1,70 5,00 9,50 180,00 2 5,31 4,75 T012-180-067R T012-180-067R -
0,36 3,15 2,43 1,60 2,25 12,70 90,00 1 7,91 6,35 T014-090-063L T014-090-063L -
0,36 3,15 2,43 1,60 8,75 12,70 270,00 3 7,91 6,35 T014-270-063R T014-270-063R -
0,36 3,38 2,66 1,98 5,00 12,70 180,00 2 7,91 6,35 T014-180-078L T014-180-078L -
0,36 4,93 4,21 2,77 3,00 19,10 180,00 2 7,91 9,52 T014-180-109L T014-180-109L -
0,36 5,18 4,46 3,18 6,50 19,10 360,00 4 7,91 9,52 T014-360-125L T014-360-125L -
0,38 2,79 2,03 1,57 2,25 12,70 90,00 1 10,51 6,35 T015-090-062R T015-090-062R -
0,38 2,79 2,03 1,57 2,25 12,70 90,00 1 10,51 6,35 T015-090-062L T015-090-062L -
0,38 3,15 2,39 1,98 8,75 12,70 270,00 3 10,51 6,35 T015-270-078L T015-270-078L -
0,38 3,15 2,39 1,98 8,75 12,70 270,00 3 10,51 6,35 T015-270-078R T015-270-078R -
  1. T012-180-067R
    Op voorraad: 0
    d - Draaddiameter in (mm) 0,30
    De - Buitendiameter (mm) 2,77
    Di - Binnendiameter (mm) 2,17
    Ddmax - Max. as (mm) 1,70
    n - Elastische windingen (Stk.) 5,00
    Ls1 - Lengte van been (mm) 9,50
    αn - Max. draaiing (graden) 180,00
    Been positie 2
    Mn - Max. koppel (N mm) 5,31
    RH - Koppelarm (mm) 4,75
  2. T014-090-063L
    Op voorraad: 57
    d - Draaddiameter in (mm) 0,36
    De - Buitendiameter (mm) 3,15
    Di - Binnendiameter (mm) 2,43
    Ddmax - Max. as (mm) 1,60
    n - Elastische windingen (Stk.) 2,25
    Ls1 - Lengte van been (mm) 12,70
    αn - Max. draaiing (graden) 90,00
    Been positie 1
    Mn - Max. koppel (N mm) 7,91
    RH - Koppelarm (mm) 6,35
  3. T014-270-063R
    Op voorraad: 190
    d - Draaddiameter in (mm) 0,36
    De - Buitendiameter (mm) 3,15
    Di - Binnendiameter (mm) 2,43
    Ddmax - Max. as (mm) 1,60
    n - Elastische windingen (Stk.) 8,75
    Ls1 - Lengte van been (mm) 12,70
    αn - Max. draaiing (graden) 270,00
    Been positie 3
    Mn - Max. koppel (N mm) 7,91
    RH - Koppelarm (mm) 6,35
  4. T014-180-078L
    Op voorraad: 68
    d - Draaddiameter in (mm) 0,36
    De - Buitendiameter (mm) 3,38
    Di - Binnendiameter (mm) 2,66
    Ddmax - Max. as (mm) 1,98
    n - Elastische windingen (Stk.) 5,00
    Ls1 - Lengte van been (mm) 12,70
    αn - Max. draaiing (graden) 180,00
    Been positie 2
    Mn - Max. koppel (N mm) 7,91
    RH - Koppelarm (mm) 6,35
  5. T014-180-109L
    Op voorraad: 149
    d - Draaddiameter in (mm) 0,36
    De - Buitendiameter (mm) 4,93
    Di - Binnendiameter (mm) 4,21
    Ddmax - Max. as (mm) 2,77
    n - Elastische windingen (Stk.) 3,00
    Ls1 - Lengte van been (mm) 19,10
    αn - Max. draaiing (graden) 180,00
    Been positie 2
    Mn - Max. koppel (N mm) 7,91
    RH - Koppelarm (mm) 9,52
  6. T014-360-125L
    Op voorraad: 166
    d - Draaddiameter in (mm) 0,36
    De - Buitendiameter (mm) 5,18
    Di - Binnendiameter (mm) 4,46
    Ddmax - Max. as (mm) 3,18
    n - Elastische windingen (Stk.) 6,50
    Ls1 - Lengte van been (mm) 19,10
    αn - Max. draaiing (graden) 360,00
    Been positie 4
    Mn - Max. koppel (N mm) 7,91
    RH - Koppelarm (mm) 9,52
  7. T015-090-062R
    Op voorraad: 132
    d - Draaddiameter in (mm) 0,38
    De - Buitendiameter (mm) 2,79
    Di - Binnendiameter (mm) 2,03
    Ddmax - Max. as (mm) 1,57
    n - Elastische windingen (Stk.) 2,25
    Ls1 - Lengte van been (mm) 12,70
    αn - Max. draaiing (graden) 90,00
    Been positie 1
    Mn - Max. koppel (N mm) 10,51
    RH - Koppelarm (mm) 6,35
  8. T015-090-062L
    Op voorraad: 118
    d - Draaddiameter in (mm) 0,38
    De - Buitendiameter (mm) 2,79
    Di - Binnendiameter (mm) 2,03
    Ddmax - Max. as (mm) 1,57
    n - Elastische windingen (Stk.) 2,25
    Ls1 - Lengte van been (mm) 12,70
    αn - Max. draaiing (graden) 90,00
    Been positie 1
    Mn - Max. koppel (N mm) 10,51
    RH - Koppelarm (mm) 6,35
  9. T015-270-078L
    Op voorraad: 117
    d - Draaddiameter in (mm) 0,38
    De - Buitendiameter (mm) 3,15
    Di - Binnendiameter (mm) 2,39
    Ddmax - Max. as (mm) 1,98
    n - Elastische windingen (Stk.) 8,75
    Ls1 - Lengte van been (mm) 12,70
    αn - Max. draaiing (graden) 270,00
    Been positie 3
    Mn - Max. koppel (N mm) 10,51
    RH - Koppelarm (mm) 6,35
  10. T015-270-078R
    Op voorraad: 127
    d - Draaddiameter in (mm) 0,38
    De - Buitendiameter (mm) 3,15
    Di - Binnendiameter (mm) 2,39
    Ddmax - Max. as (mm) 1,98
    n - Elastische windingen (Stk.) 8,75
    Ls1 - Lengte van been (mm) 12,70
    αn - Max. draaiing (graden) 270,00
    Been positie 3
    Mn - Max. koppel (N mm) 10,51
    RH - Koppelarm (mm) 6,35

Producten 1-10 van 360

per pagina
Van hoog naar laag sorteren
Materiaal

DIN 17224 AISI 302 MATERIAALNR. 1.4310
Werktemperatuur tussen -200 ºC and +250 ºC

Toleranties

Koppeltolerantie is +/- 10%
Toleranties op uitwendige diameter (De) is +/- 5%

Wikkelrichting

Voorraadnr. dat eindigt op "R" = rechtshandige versie
Voorraadnr. dat eindigt op "L" = linkshandige versie
