    Trekstangveren voor snelle levering

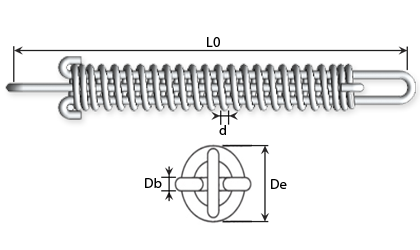

    Schematische tekening - Trekstangveren voor snelle levering

    Als u maandag-donderdag vóór 15.30 uur en vrijdag vóór 14.45 uur bestelt, verzenden we uw bestelling op dezelfde dag, met verwachte levering binnen 2-4 dagen. Dit geldt voor alle trekstaafveren die we op voorraad hebben.

    Zie de kwantumkortingen en prijzen door op het winkelwagentje naast het gewenste product te klikken.

    Gebruik de schuifbalken om snel de gewenste veer te vinden.

    Toon meer Toon minder

    Filteren
    Selectie verfijnen
    d - Draad diameter in (mm)
    De - Buiten diameter (mm)
    L0 - Onbelaste lengte (mm)
    Ln - Max. belaste lengte (mm)
    Sn - Maximale slag (mm)
    Fn - Maximale last in bij Ln (N)
    R - Veerconstante (N/mm)
    db - Draadlussen (mm)

    Producten 1-10 van 20

    Pagina
    per pagina
    Van hoog naar laag sorteren
    Bekijk prijzen - Voeg toe aan winkelmandje Materiaal d
    Draad diameter in (mm)    		 De
    Buiten diameter (mm)    		 L0
    Onbelaste lengte (mm)    		 Ln
    Max. belaste lengte (mm)    		 Sn
    Maximale slag (mm)    		 Fn
    Maximale last in bij Ln (N)    		 R
    Veerconstante (N/mm)    		 db
    Draadlussen (mm)    		 Art.nr. Voorraad Schematische tekening Meer Lezen 3D CAD
    Roestvrij staal 302 1.00 7.30 40.00 49.60 9.60 39.60 4.11 1.00 BF-10980 BF-10980
    Roestvrij staal 302 1.00 7.30 50.00 64.00 14.00 39.20 2.79 1.00 BF-10981 BF-10981
    Roestvrij staal 302 1.00 7.30 60.00 75.40 15.40 23.90 1.55 1.00 BF-10982 BF-10982
    Roestvrij staal 302 1.60 14.10 80.00 114.00 3.40 117.00 3.45 1.60 BF-10983 BF-10983
    Roestvrij staal 302 1.60 14.10 100.00 150.00 50.00 119.00 2.34 1.60 BF-10984 BF-10984
    Roestvrij staal 302 1.60 14.10 125.00 201.00 76.00 121.00 1.58 1.60 BF-10985 BF-10985
    Roestvrij staal 302 2.00 22.00 150.00 218.00 68.00 141.00 2.05 2.00 BF-10986 BF-10986
    Roestvrij staal 302 2.00 22.00 175.00 275.00 100.00 140.00 1.40 2.00 BF-10987 BF-10987
    Roestvrij staal 302 2.00 22.00 200.00 306.00 106.00 119.00 1.12 2.00 BF-10988 BF-10988
    Roestvrij staal 302 2.00 22.00 225.00 375.00 150.00 141.00 0.94 2.00 BF-10989 BF-10989
    1. BF-10980
      Op voorraad: 2
      BF-10980
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 1.00
      De - Buiten diameter (mm) 7.30
      L0 - Onbelaste lengte (mm) 40.00
      Ln - Max. belaste lengte (mm) 49.60
      Sn - Maximale slag (mm) 9.60
      Fn - Maximale last in bij Ln (N) 39.60
      R - Veerconstante (N/mm) 4.11
      db - Draadlussen (mm) 1.00
    2. BF-10981
      Op voorraad: 28
      BF-10981
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 1.00
      De - Buiten diameter (mm) 7.30
      L0 - Onbelaste lengte (mm) 50.00
      Ln - Max. belaste lengte (mm) 64.00
      Sn - Maximale slag (mm) 14.00
      Fn - Maximale last in bij Ln (N) 39.20
      R - Veerconstante (N/mm) 2.79
      db - Draadlussen (mm) 1.00
    3. BF-10982
      Op voorraad: 16
      BF-10982
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 1.00
      De - Buiten diameter (mm) 7.30
      L0 - Onbelaste lengte (mm) 60.00
      Ln - Max. belaste lengte (mm) 75.40
      Sn - Maximale slag (mm) 15.40
      Fn - Maximale last in bij Ln (N) 23.90
      R - Veerconstante (N/mm) 1.55
      db - Draadlussen (mm) 1.00
    4. BF-10983
      Op voorraad: 10
      BF-10983
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 1.60
      De - Buiten diameter (mm) 14.10
      L0 - Onbelaste lengte (mm) 80.00
      Ln - Max. belaste lengte (mm) 114.00
      Sn - Maximale slag (mm) 3.40
      Fn - Maximale last in bij Ln (N) 117.00
      R - Veerconstante (N/mm) 3.45
      db - Draadlussen (mm) 1.60
    5. BF-10984
      Op voorraad: 11
      BF-10984
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 1.60
      De - Buiten diameter (mm) 14.10
      L0 - Onbelaste lengte (mm) 100.00
      Ln - Max. belaste lengte (mm) 150.00
      Sn - Maximale slag (mm) 50.00
      Fn - Maximale last in bij Ln (N) 119.00
      R - Veerconstante (N/mm) 2.34
      db - Draadlussen (mm) 1.60
    6. BF-10985
      Op voorraad: 11
      BF-10985
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 1.60
      De - Buiten diameter (mm) 14.10
      L0 - Onbelaste lengte (mm) 125.00
      Ln - Max. belaste lengte (mm) 201.00
      Sn - Maximale slag (mm) 76.00
      Fn - Maximale last in bij Ln (N) 121.00
      R - Veerconstante (N/mm) 1.58
      db - Draadlussen (mm) 1.60
    7. BF-10986
      Op voorraad: 22
      BF-10986
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 2.00
      De - Buiten diameter (mm) 22.00
      L0 - Onbelaste lengte (mm) 150.00
      Ln - Max. belaste lengte (mm) 218.00
      Sn - Maximale slag (mm) 68.00
      Fn - Maximale last in bij Ln (N) 141.00
      R - Veerconstante (N/mm) 2.05
      db - Draadlussen (mm) 2.00
    8. BF-10987
      Op voorraad: 9
      BF-10987
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 2.00
      De - Buiten diameter (mm) 22.00
      L0 - Onbelaste lengte (mm) 175.00
      Ln - Max. belaste lengte (mm) 275.00
      Sn - Maximale slag (mm) 100.00
      Fn - Maximale last in bij Ln (N) 140.00
      R - Veerconstante (N/mm) 1.40
      db - Draadlussen (mm) 2.00
    9. BF-10988
      Op voorraad: 7
      BF-10988
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 2.00
      De - Buiten diameter (mm) 22.00
      L0 - Onbelaste lengte (mm) 200.00
      Ln - Max. belaste lengte (mm) 306.00
      Sn - Maximale slag (mm) 106.00
      Fn - Maximale last in bij Ln (N) 119.00
      R - Veerconstante (N/mm) 1.12
      db - Draadlussen (mm) 2.00
    10. BF-10989
      Op voorraad: 4
      BF-10989
      Materiaal Roestvrij staal 302
      d - Draad diameter in (mm) 2.00
      De - Buiten diameter (mm) 22.00
      L0 - Onbelaste lengte (mm) 225.00
      Ln - Max. belaste lengte (mm) 375.00
      Sn - Maximale slag (mm) 150.00
      Fn - Maximale last in bij Ln (N) 141.00
      R - Veerconstante (N/mm) 0.94
      db - Draadlussen (mm) 2.00

    Producten 1-10 van 20

    Pagina
    per pagina
    Van hoog naar laag sorteren
    Materiaal

    Roestvrij staal:
    DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
    Werktemperatuur tussen -200 ºC and +250 ºC

    Terminologie
    Technische gegevens - Trekstangveren voor snelle levering
    d
    =
    Draad in mm (veer)
    db
    =
    Draad in mm (veer)
    De
    =
    Buitendiameter veer
    Bi
    =
    Binnendiameter beugel
    Lh
    =
    Beugelhoogte intern
    R
    =
    Veerkracht N/mm
    L0
    =
    Onbelaste totale lengte gemeten intern in beugels
    Ln
    =
    Max. belaste lengte
    sn
    =
    Max. Slag
    Fn
    =
    Max. Kracht
    1 N
    =
    0,10197 Kg
    1 kg
    =
    9,80665 N
    Levensduur van veren

    De levensduur van een veer is gewoonlijk moeilijk aan te geven. Een groot aantal parameters speelt hierbij een rol, waardoor het onmogelijk is om de levensduur te voorspellen.

    Parameters die grote invloed hebben op de levensduur zijn onder meer: Installatie, installatiemethode, aantal bewegingen, trillingen, schokken, torsie, lengte van de slag, niet-axiale slag, temperatuur, wrijving met andere oppervlakken, omgeving, gebruik van reinigingsmiddelen, zijdelingse impact enz.

    Door de veer maximaal te belasten of te overbelasten, gaat ze minder lang mee en kan ze blijvend vervormen.
